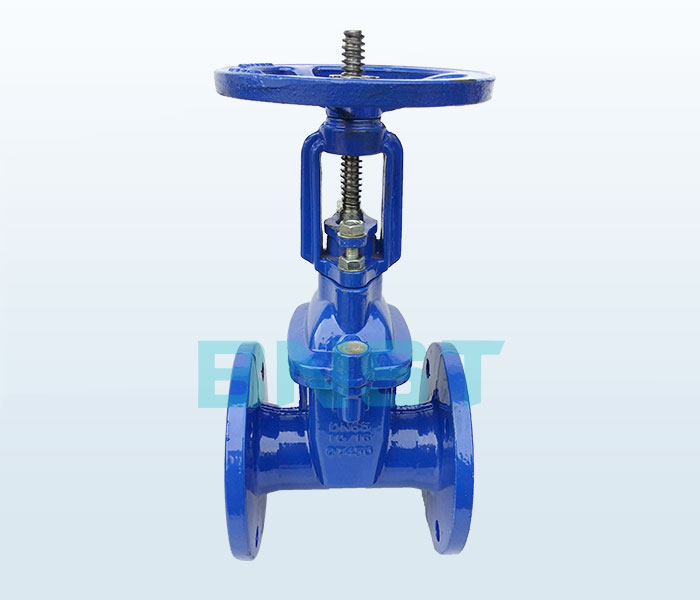

明桿軟密封閘閥
明桿軟密封閘閥
公稱通徑：DN15-600 mm
公稱壓力：PN1.6~2.5MPa
適用溫度：0～80℃
適用介質：水
閥體材質：球墨鑄鐵等
驅動方式：手動、電動、氣動等
法蘭標準：GB/T 17241.6 GB9113
試驗標準：GB13927 AP1598
一、明桿軟密封閘閥產品的概述
明桿軟密封閘閥除具有彈性座封閘閥的優
點之外，并可以較直觀顯示閥門開度，啟閉迅速可靠，故常用于消防及工業系統。一
般安裝于距地面較高的位置。利用閘門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封
不良、漏水和生銹的現象。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫
藥、輕傷、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
二、明桿軟密封閘閥產品的特點
1、整體包膠：閘門采用整體包膠，其良好的覆蓋性能與精確的幾
何尺寸，保證密封可靠，壽命。
2
、重量輕：閥體采用球鐵制成，重量輕，安裝方便。
3、平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜
物淤積，密封更可靠。
4、耐腐蝕：內
腔采用無毒環氧樹脂涂狀，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5、三“0”密封：閥桿采用三道0型
環密封，磨擦阻力小，開關輕巧，不漏水。
三、 明桿軟密封閘閥主要性能參數
| 壓力等級 | 1.0MPa、1.6MPa、2.5MPa |
| 閥體耐壓 | 1.5MPa、2.4MPa、3.75MPa |
| 密封試驗 | 1.1MPa、1.76MPa、2.75MPa |
| 工作溫度 | 0～80℃ |
| 適用介質 | 水 |
四、 明桿軟密封閘閥主要零件材料
| 序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
| 1 | 閥體 | 球墨鑄鐵 | 8 | 止推墊 | 錫青銅 |
| 2 | 閘板 | 球墨鑄鐵外覆EPDM | 9 | 軸套 | 錫青銅 |
| 3 | 螺栓 | 鍍鋅 | 10 | 螺栓 | 鍍鋅 |
| 4 | 密封圈 | NBR | 11 | 軸蓋 | 球墨鑄鐵 |
| 5 | 閥蓋 | 球墨鑄鐵 | 12 | 防塵罩 | NBR |
| 6 | 閥桿 | 不銹鋼 | 13 | 手輪 | 鑄鐵 |
| 7 | “O”形密封圈 | NBR | 14 | 緊固螺母 |
五、明桿軟密封閘閥主要外形連接尺寸
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
HA | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
HC | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1031 | 1117 | 1655 | 1805 |
|
